METROLOG W2021
Program METROLOG je spolehlivý nástroj na
evidenci, kalibraci a výpočet způsobilosti všech
druhů měřidel. První instalace programu byla již v
roce 1994. Od ní se již provedlo 280 instalací
programů v mnoha oblastech průmyslu v Čechách i na
Slovensku a je velkým pomocníkem podnikových
metrologů a pracovníků kvality. Je určen pro
pracovníky metrologických oddělení podniků a
organizací, aby jim významně ulehčil práci při
sestavování podnikové evidence měřidel, pomáhal jim
sledovat termíny platných kalibrací, připravoval
seznamy měřidel, která se mají v brzké době předat
na metrologické středisko nebo pověřené organizaci
na pravidelnou kalibraci.
EVIDENCE

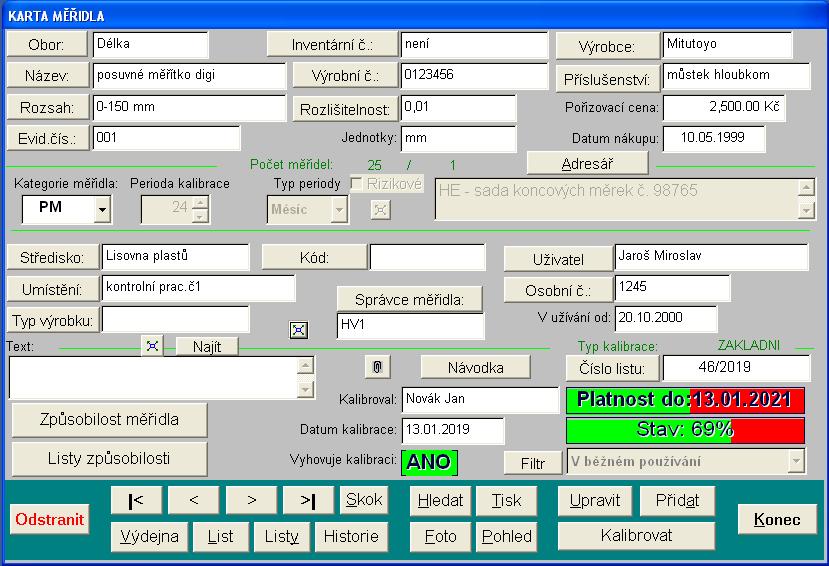

Každé měřidlo má založenu svoji kartu, ve které jsou
uchovány přehledně ty nejdůležitější informace o
vlastním měřidle, jeho umístění, uživateli včetně
historie použití. Vždy jsou k dispozici všechny
předchozí kalibrace včetně jejich naměřených úchylek.
Množství vyhledávacích funkcí umožní spolehlivě a
rychle najít měřidlo a zobrazit o něm potřebné údaje.
Při zahájení práce je automaticky otestována
databáze na měřidla, která budou mít konec platnosti
kalibrace a jsou vybrána do tiskové sestavy.
KALIBRACE

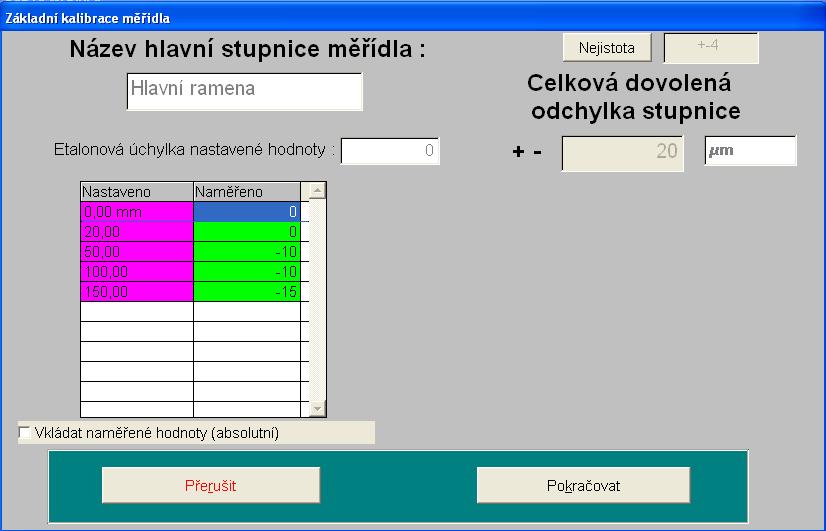

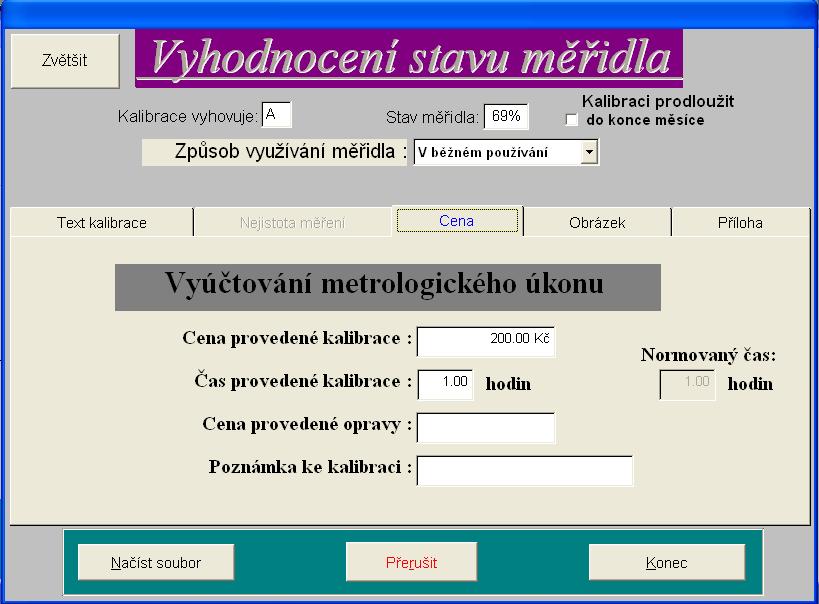

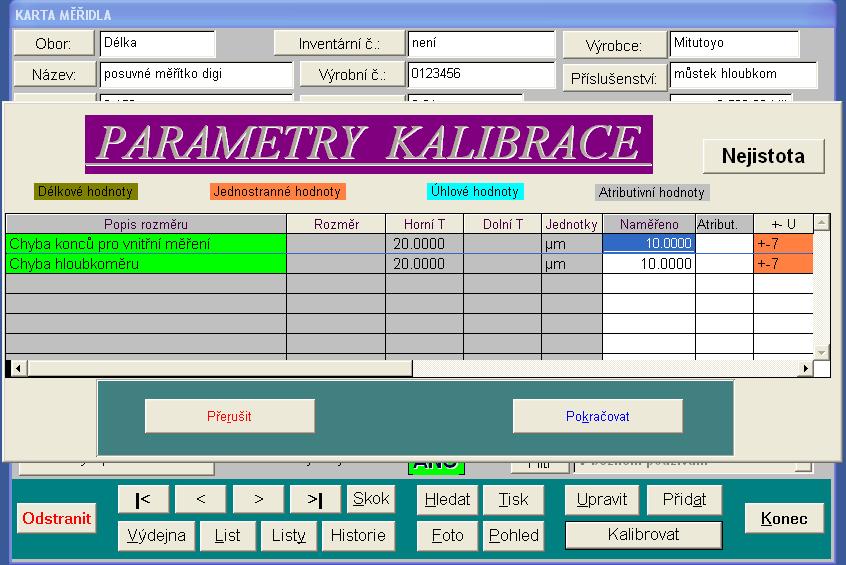

Kalibrace měřidla se v programu METROLOG
provádí pomocí speciálních postupů kalibrací

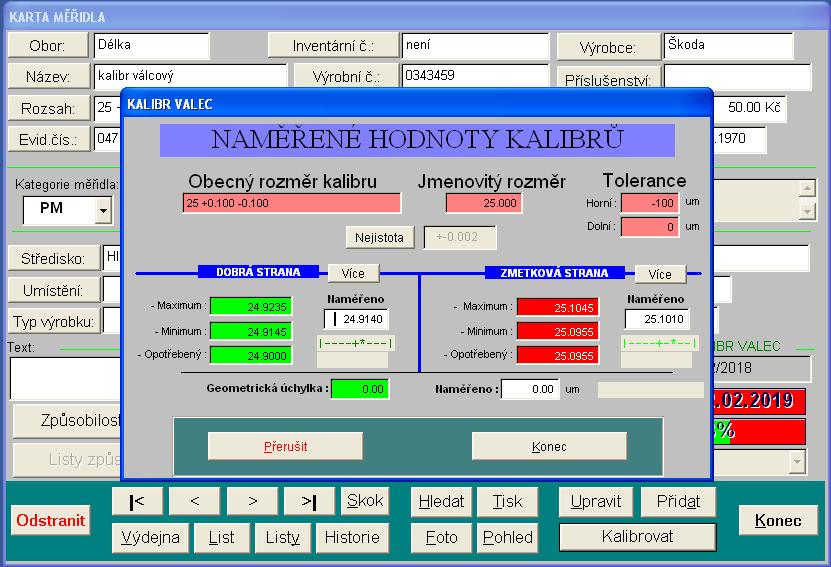

válcových, třmenových nebo závitových kalibrů včetně
automatického výpočtu jejich mezních rozměrů,
posuvek, mikrometrů, číselníkových úchylkoměrů,
válcových nebo rovnoběžných koncových měrek,
úhloměrů, časových stopek, tlakoměrů nebo množstvím
rozličných druhů elektrických přístrojů a multimetrů.
Uživatel programu provádí kalibrační postup podle
svých možností a zvyklostí, aby výsledek byl podle
jeho představ. Pokud se mu z ekonomických důvodů
nevyplatí pořizovat si vlastní podnikové etalony,

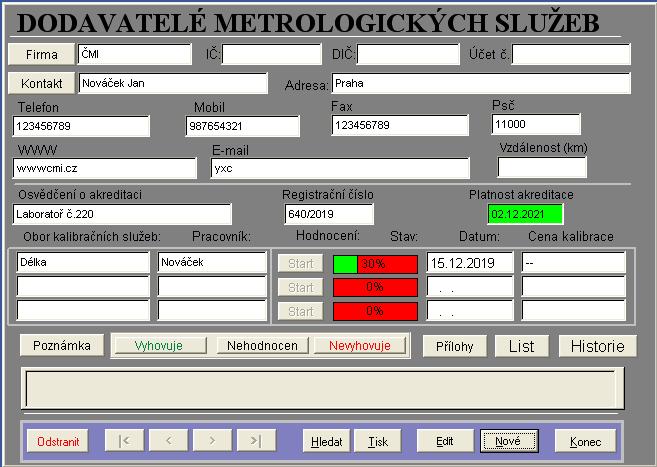

program METROLOG spolupracuje i při externích
kalibracích a zaznamená nejdůležitější údaje o
měřidle do své databáze včetně možnosti uchovat a

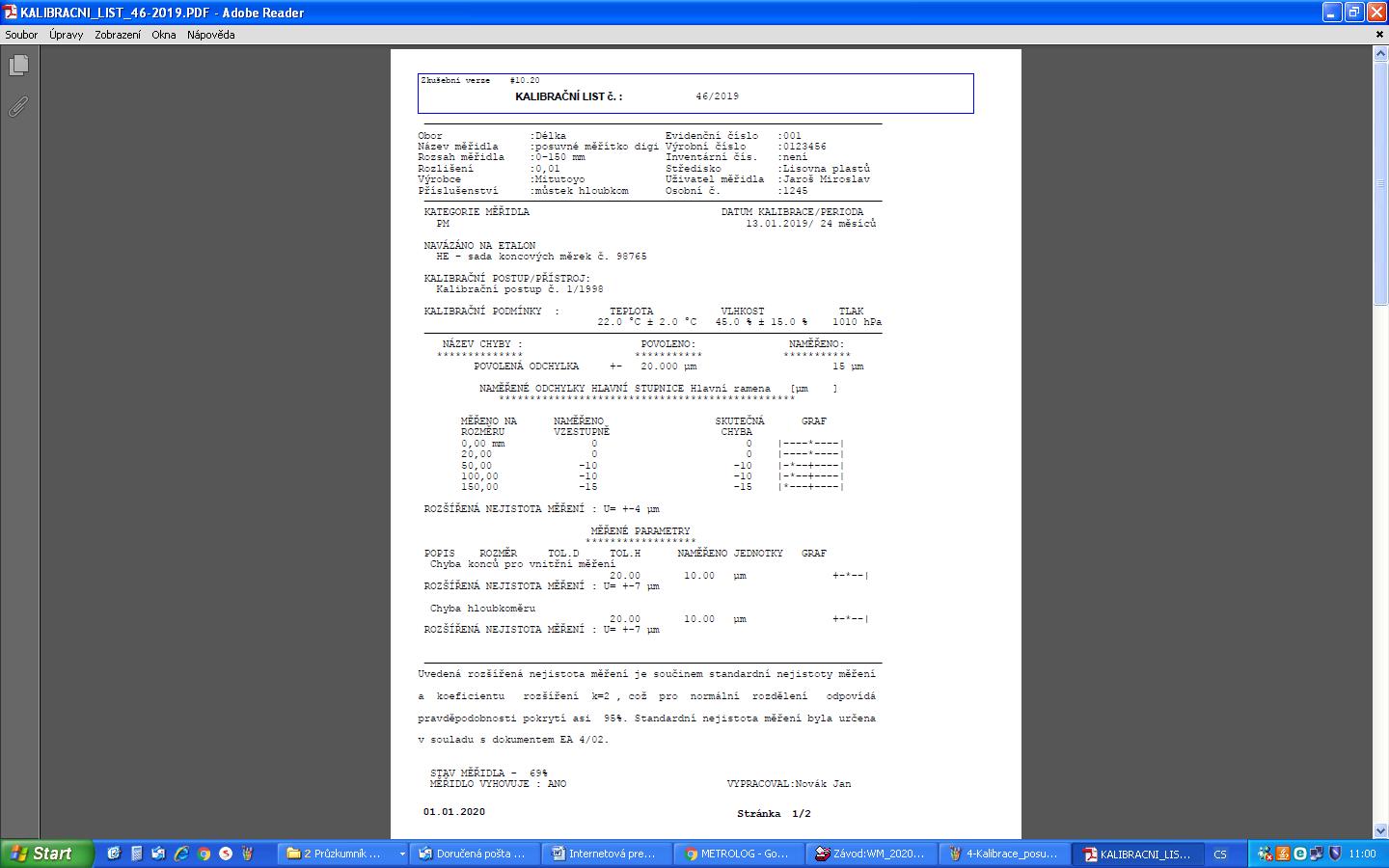

zobrazit originální kalibrační list. Pro zjišťování
nezkalibrovaných měřidel slouží buď úvodní test,
který automaticky prověří platnost všech
zkalibrovaných měřidel nebo další výběry, které jsou
nastaveny programem nebo si je uživatel sestaví
podle svých požadavků. Množství nejrůznějších výběrů
určitě uspokojí všechny, kteří chtějí mít přehled o
všem co je důležité v podnikové metrologii.
ZPŮSOBILOST

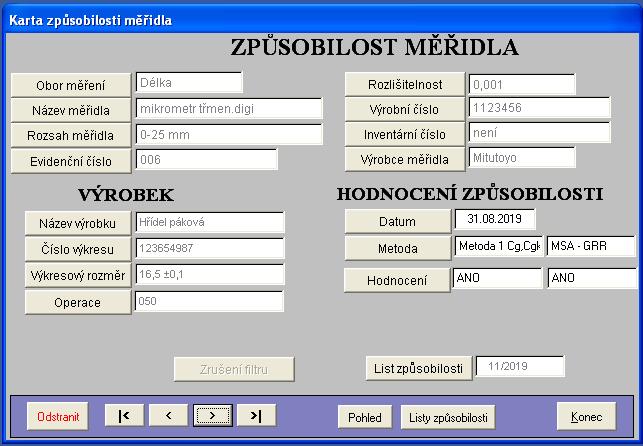

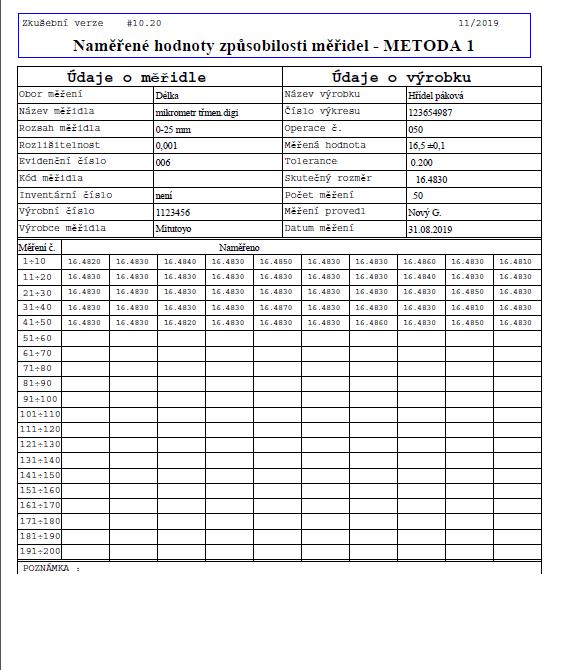

Další součástí programu je modul na výpočet
způsobilosti měřidel. Měřidlo je konfrontováno s
budoucím konkrétním rozměrem a tolerancí výrobku,
který má podle technologického postupu kontrolovat.

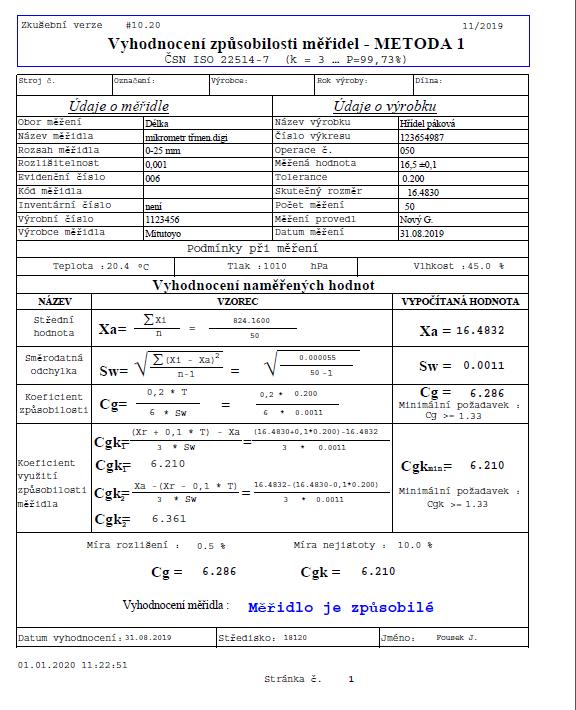

Metoda výpočtu podle standardů f. Bosch (koeficienty

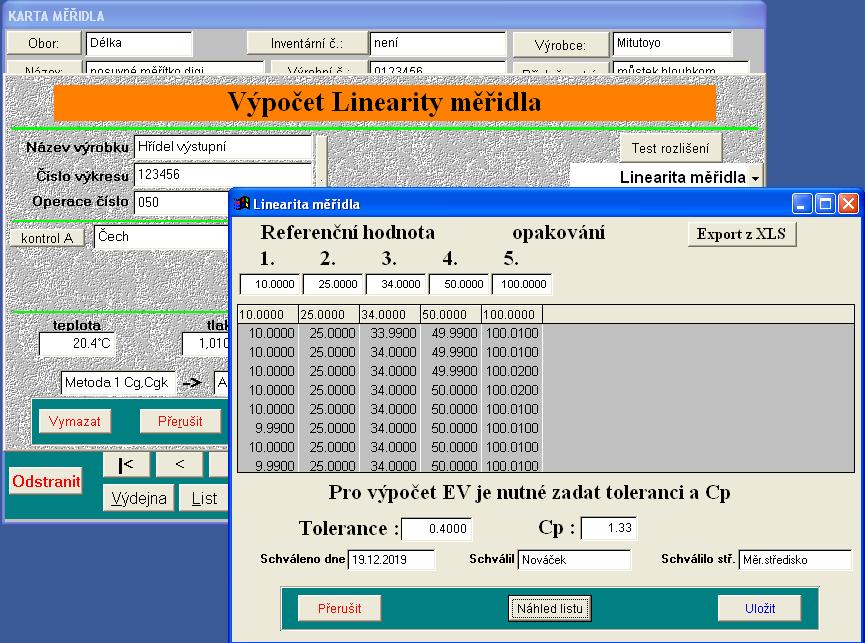

Cg a Cgk) prověří přesnost měřidla a jeho linearitu,
metoda MSA (R&R) ostatní parametry jako je
opakovatelnost, srovnatelnost a reprodukovatelnost.
Atributivní měřidla (kalibry a jiná indikační
zařízení) jsou vyhodnocovány jinou speciální metodou
dle VDA 5 nebo metodou Risk dle MSA – čtvrté vydání,
která prověří vhodnost nasazení těchto měřidel.
Metoda M3 je zaměřena na měřidla v automatických
linkách bez vlivu obsluhy. Pro hodnocení 3D měřících
strojů je připravena metoda vyhodnocení dle VDA5. Ve
vyhodnocení je zařazena metoda pro vyhodnocení
neopakovatelného měření S3, V3 (trhací stroje apod.)
Do databáze jde umístit i externí výpočet jiným sw
pro zjišťování způsobilosti měřidel.
Program METROLOG pracuje v síťovém provedení
a má několik úrovní přístupových práv, která
zabezpečují přesně vymezené možnosti uživatelů
programu. Je možné ho samozřejmě provozovat pouze i
na jednom lokálním PC.
Program METROLOG je vyvíjen a prodáván od
roku 1994 a v současné době je v provozu 280
instalací. Uživateli např. jsou Aero Vodochody a.s.,
Aisan Industry Czech, s.r.o.Louny, AIR ČENKOV, a.s.,
BIS Czech, s.r.o. Ústí nad Labem, CARL ZEISS spol. s
r.o.Praha, Continental Automotive Czech Republic
s.r.o. Brandýs nad Labem, Continental Trutnov,
Continental Adršpach, Continental Barum, Čerozfrucht
s.r.o. Nehvizdy, ČKD KOMPRESORY, a.s. DAKO – CZ, a.s.
Třemošnice, DEKRA Automobil a.s., Praha, ELITEX
Machinery, s.r.o. Kdyně, Strojírny Kohout Kdyně, KDS
Sedlčany, Hayes Lemmerz Alukola,s.r.o. Ostrava,
Metra Blansko, a.s., Hella-Behr s.r.o. Mnichovo
Hradiště, Ingersoll-Rand Equipment Manufacturing
Czech Republic s.r.o. Kolín, ITT Holdings Czech
Republic s.r.o. Ostrava, ITW Pronovia s.r.o., Koyo
Steering Systems Czech,s.r.o.Plzeň, Pražská
teplárenská a.s., Obchodní tiskárny Kolín a.s.,
Janka Radotín a.s., MTH Praha a.s., Teplárna Ústí
nad Labem, Technometra Český Brod s.r.o., TES Vsetín
s.r.o., TONAVA, a.s. Úpice, ISS Vsetín, Kasper Kovo
s.r.o. Trutnov, , VOP Nový Jičín, Výtahy Schindler
Praha, ZKL VUVL, a.s. Brno, Všeobecná fakultní
nemocnice Praha, a.s., Wikov MGI a.s. Hronov, KUKA
Automation ČR s.r.o., Faurecia Automotive Czech
Republic s.r.o., Yanfeng Czechia Automotive Interior
Systems s.r.o., Sklopan Liberec, Adast Systems, a.s.,
Chemoplast a.s.Slévárna HEUNISCH, s.r.o.,
DEMOAUTOPLAST s.r.o., XZB (Europe) s.r.o. atd.
Ze Slovenska to jsou ZF Slovakia s.r.o. Trnava a
Levice, AVC Raková a.s., Edscha Slovakia s.r.o.
Velký Meder, Chemstroj s.r.o. Strážske, C2i s.r.o.
Dunajská Streda, Brückner Slovakia s.r.o., atd.
Pro možnosti výuky a na středních a vysokých školách
je program předáván zcela zdarma. Současnými
uživateli jsou školy: SPŠ Strojní Chrudim, TU v
Liberci Fakulta strojní, ČVUT Praha - fakulta
strojní, VOŠ , SPŠ a OA Čáslav, SPŠ Dopravní, SOU a
Učiliště, a.s., Střední škola technická, OPAVA. a
Střední průmyslová škola a Vyšší odborná škola
Příbram.
Pro lepší představu o práci programu METROLOG
si můžete prohlédnout připravené obrázky z
důležitých částí programu.
Můžete si také
stáhnout si do svého počítače Demoverzi nebo Návod k
obsluze. Pošlete pouze kontaktní e-mail (uveďte
prosím název firmy a kontaktní osobu) na tuto adresu:
mjakub@metrolog.cz. Obratem Vám zašleme
přístupový kód na stažení instalačních souborů.
METROLOG W2021 –
upgrade
V nové verzi MW2021 je v kartě měřidla funkce na
jednoduché převedení měřidla do jiné databáze.
Výběr měřidel podle různých podmínek je nyní umožněn
volitelně z různých databází měřidel.
Ve výpočtech způsobilosti je nově zavedeno
vyhodnocení 3D měřících strojů dle VDA5. Dále je
zlepšeno vyhledávání již vytvořených případů
způsobilosti měřidel.

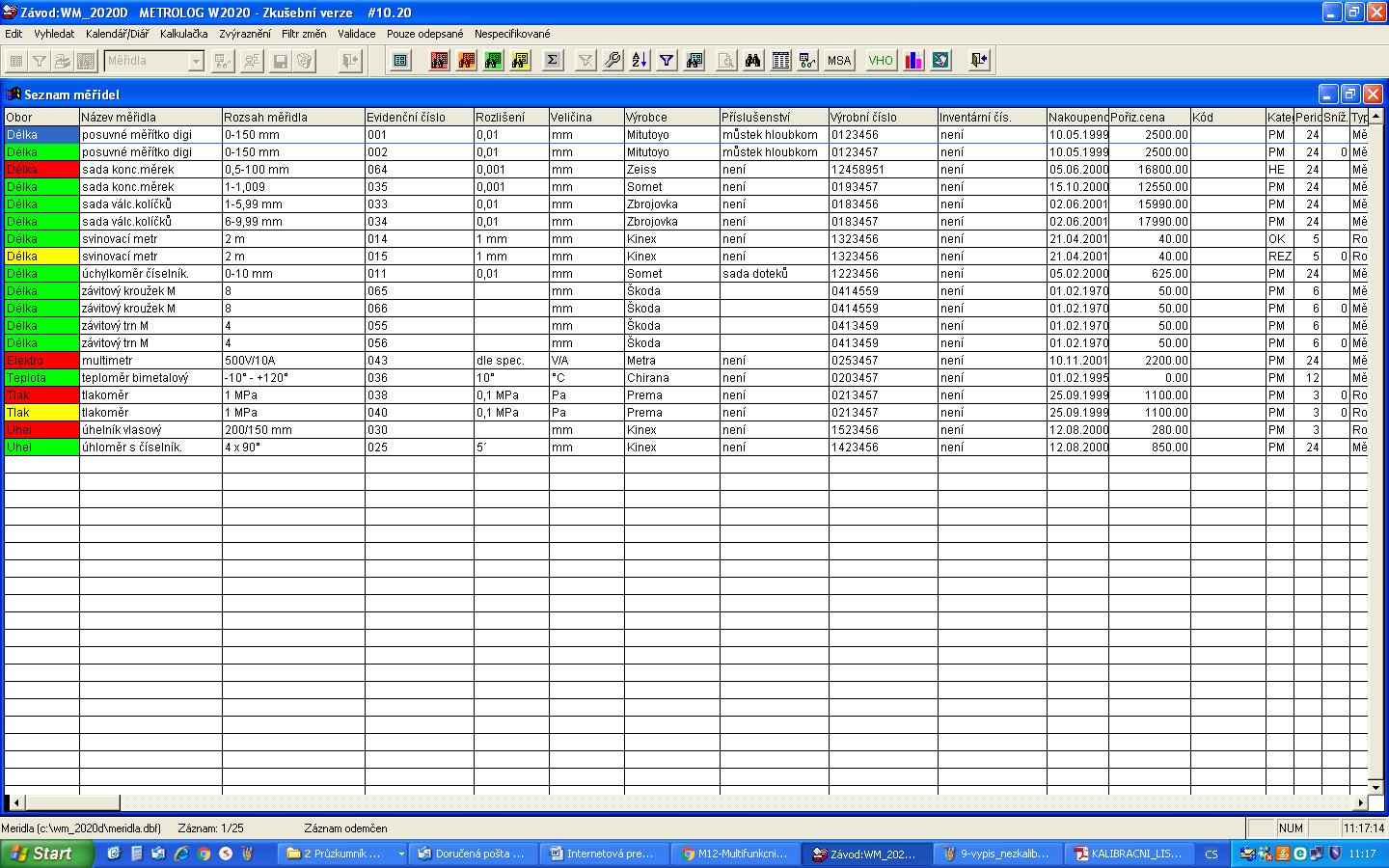

V režimu multivýběr je přidaná ikona na aktivaci
resp vypnutí barevného označení sloupců pro
vizualizaci nezkalibrovaných měřidel. |
